OPGAVE

Vej- og stinetsplanlægning i Storvorde

Til at løse denne opgave får I udleveret et printet kort over Storvorde og manifold (gennemsigtig madpakkepapir) til at tegne på. I skal selv medbringe blyant og gerne rød, en blå og en grøn farveblyant/tusch.

Storvorde er en forstad til Aalborg. Oprindeligt en lille landsby omkring vejen til Egense, men er siden kraftigt udbygget med nye parcelhusområder.

Opgaven er nu ved hjælp af principperne i Håndbog i Trafikplanlægning i byer at:

· Identificere væsentlige trafikmål for hhv. biltrafik og cykel/fodgængertrafik. Brug google map og google streetview, og brug Aalborg kommunes GIS kort, bemærk at når du trykker vis nyt kort i nederste højre hjørne udvides vinduet til hele skærmen, bemærk også at du kan vælge mellem baggrundskort, martrikelkort og ortofoto. Du kan også zoome ind for visning af detaljer + meget mere…….

· Når du har ”styr” på Storvorde skal du udpege et trafikvejnet og lokaltrafikområder

· Herefter udpeges et trafikstinet – hhv. i eget trace, langs vej eller som ruter ad lokalveje

· Endelig udpeges hvilke veje busserne skal køre på, og hvor der skal være stoppesteder

Hver net tegnes med blyant på manifold, der lægges over kortet. Når skitseringen af de tre net er færdig, lægges de oven på hinanden og eventuelle konflikter identificeres og nettene tilrettes, så konflikter undgås.

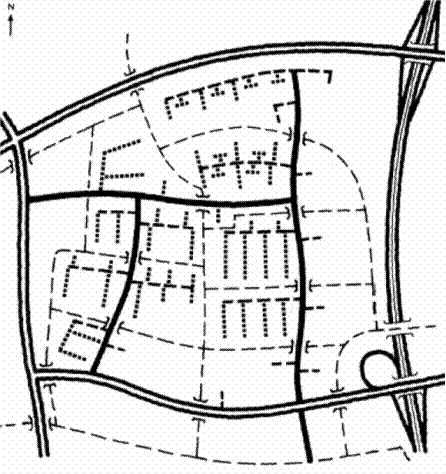

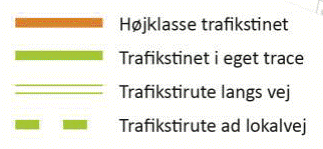

Til slut tegnes den endelige vej- og stinetsplan op på kortet med blyant eller farver. Bruger I farver kan I anvende vejreglens farvesignatur – se herunder, bruger i blyant må I definere jeres egne signaturer – se eksemplet herunder.

· Identificere nu hvor der er behov for ændringer i eksisterende forhold for at jeres plan kan fungere efter hensigten og kom med forslag til ændringer.

· Indtegn de foreslåede ændringer på kortet.
